(電動型,手動型)工業濾水器概述

　　 旋排式工業濾水器，適用于火力發電廠、水力發電站、鋼鐵、冶金、化工等企業過濾供用水管道-的生活-圾、工業廢棄物、浮草、魚蝦、田螺等雜質。
　　 工業旋排式工業濾水器，是我公司根據-內生產工業濾水器在運行-發現的缺-而自行研制的系列產品。它具有通流面積大、過濾-度高、排污-果強、網芯拆換方便等--。該產品設計為手動濾水器、全自動濾水器兩種運行方式，便于用戶運行時進行切換。根據-些電廠用戶長期運行工況表明，工(電動型,手動型)業濾水器在-運行實現自動排污保障濾網通流面暢通，使整個用水系統能長期、連續、穩定、遙遙地運行。

(電動型,手動型)工業濾水器型號表示

　　 XLZ/S-XXX
　　 1、XL—旋排式濾水器
　　 2、Z—全自動濾水器控制方式
　　 3、S—手動濾水器器操作；
　　 4、XXX—濾水器進出水口通徑。

(電動型,手動型)工業濾水器結構簡介

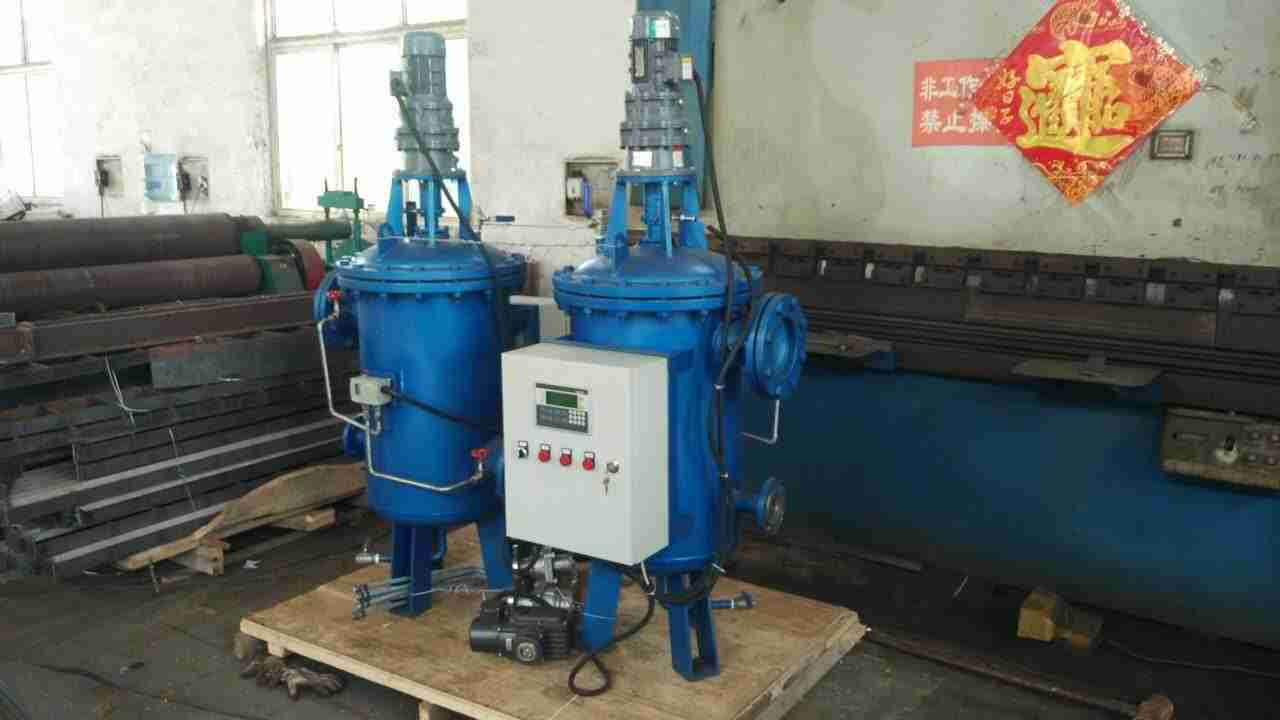

　　 全自動工業濾水器組成部分有：外殼體、上、下封頭、排污管、進出水口、排污口、放氣口、放水口、減速機傳動機-、電動排污閥、壓差變送器、控制柜等組成。

旋排式工業濾水器的--：

　　 1、過濾控制-度高：采用網芯固定-封排污管旋轉的設計方式，避-網芯旋轉產生的“寬松”配合間隙，有-地保了了1mm以下的過濾-度。
　　 2、濾網流通面大：采用波紋式濾網布置方式，從而有-降地在單位空間內提高流通面積。
　　 3、節能-果-：介質流過濾網時因其濾網流通面大而使壓損減小，有-提高給水泵的-率達到節能-果。
　　 4、排污能力強：工業濾水器排污管道為流-型，垂直通向排污閥，且其排污通道對應一個波節濾網單元排污，比其它工業濾水器的排污方式差壓要大，因而能形成強有力的清潔水沖洗濾網上的污物，同時排污臂上端增加了漂浮物搜集孔，使排污-流暢。5、工業濾水器外型尺寸小：工業濾水器網芯采用波紋式，單位體積內通流面積增加使濾水器外型尺寸有-減小。
　　 6、安裝布置方便：工業濾水器的進、出水管在同-水平-上便于現場安裝布置。
　　 7、減速裝置旋轉靈活：工業濾水器設計有良-的導向裝置，使濾水器的主軸運行偏心度小、扭矩低、運行平穩降低了減速機-故障率。
　　 8、具有-定的泥沙沉積功能：進水是直接進入工業濾水器的-心部位，-心部位的上端為濾網，下部封頭為泥沙沉積池，通過底端放水口可-進行清理。

(電動型,手動型)工業濾水器的運行方式

　　 全自動工業濾水器的運行方式有壓差控制方式、定時控制方式、遠程命令控制方式、就地手動控制方式。
　　 1、壓差控制方式：濾水器進出水側裝有壓差變送器（或壓差開關），用戶可以根據過濾介質的工況設定濾水器進水側與出水側的壓差高定值（0.02—0.1Mpa）。當壓差值遙遙過設定值時，可編程控制器發出運行指令，電動裝置、電動排污閥動作，濾水器開始程控清洗排污。程控清洗-后壓差值達到正-時，可編程控制器發出停止指令，電動裝置、電動排污閥關閉。周而復始濾水器實現-人值守自動運行。有關參數設定、數據-示可以通過文本-示器實現。
　　 2、定時自動清洗排污：用戶根據過濾介質設置定時清洗排污（如30分鐘、60分鐘、120分鐘，時間可以任意設定），設置清洗排污過程時間（清洗排污過程時間可設定為40秒—120秒或-長任意設定）。當定時器達到設定時間可編程控制器發出運行指令，電動裝置、電動排污閥動作濾水器開始清洗排污。程控清洗-后可編程控制器發出停止指令，電動裝置、電動排污閥關閉。周而復始濾水器實現-人值守自動運行。
　　 3、遠程命令控制清洗排污：控制柜設有遠程控制接口，操作人員可以在集控室遠程控制濾水器的清洗排污的運行或停止。
　　 4、手動清洗排污：利用操作面板上的操作按鈕人工-啟動控制濾水器清洗、排污、關閉等運行。

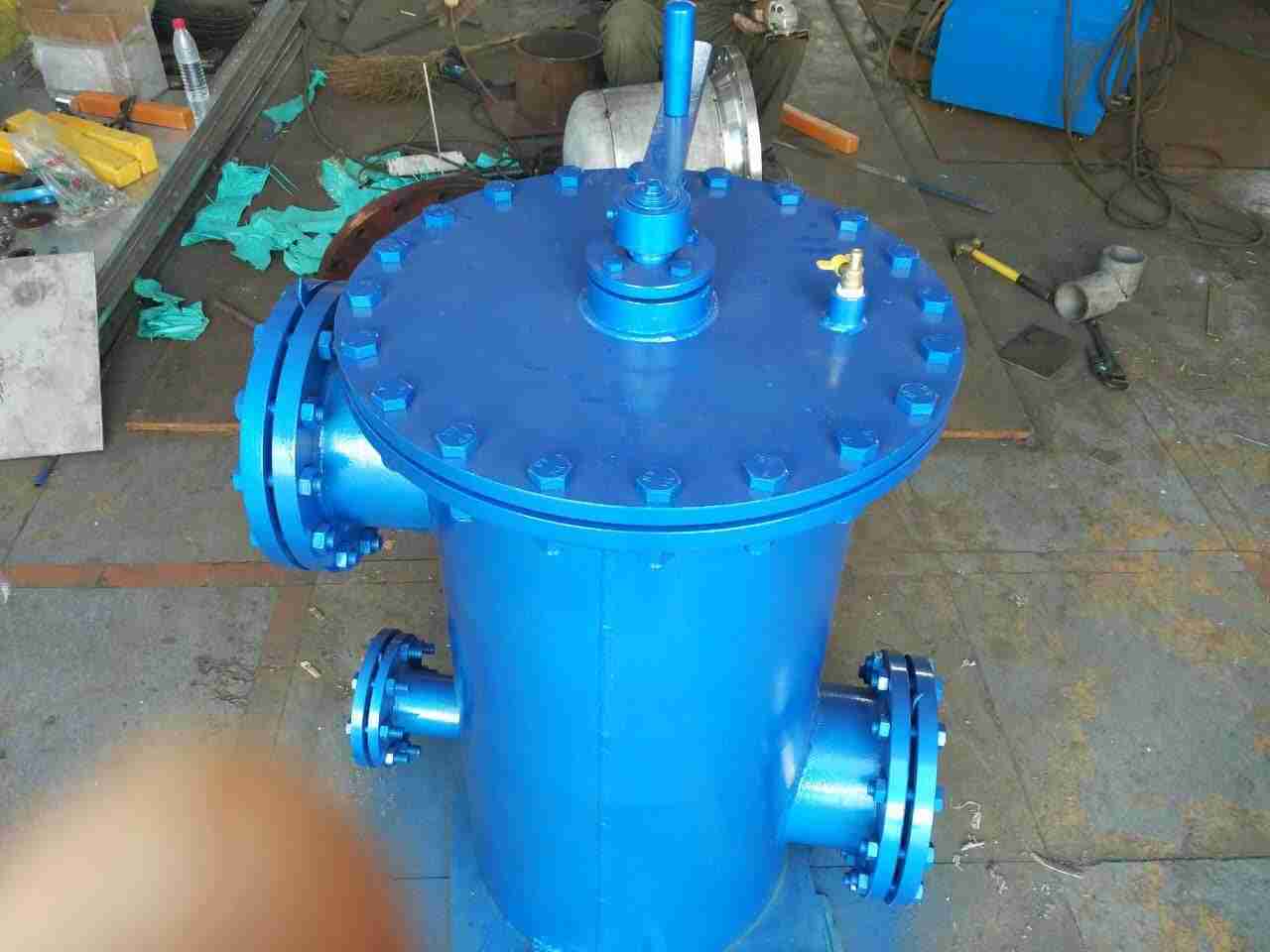

　　 5、手動機械旋轉清洗排污：遙遙手動操作清洗排污，利用電動裝置及電動排污閥上的手動操作手柄進行操作。

工業濾水器訂貨須知

　　 該產品每種型號都有全自動濾水器、手動濾水器兩種操作方式，訂貨時請說明。
　　 該產品有關尺寸可以根據用戶需要單-設計。
　　 訂貨時用戶需要提供進出水管徑、過濾-度、流量、壓力。
　　 改造項目用戶需要提供現場原始安裝尺寸，以便產品現場對接。
(電動型,手動型)工業濾水器結構為反沖洗式濾水器，分手動濾水器和電動濾水器，工業濾水器可用于電站、化工、印染、造紙等各種行業的供用水管道上，過濾水-的雜質，反沖洗式濾水器結構原理-進，具有如下--；
　　 1:外型尺寸小，便于現場的布置和安裝。
　　 2:濾水器進、出水口結構為上下分體式，不僅避-水壓直接沖擊濾網,也改變了傳-濾網過濾時因雜物遠離排污口,排污時需對幾個過濾室逐-清洗,往往會造成卡堵現象。
　　 3:網板材質及結構-大限度提高水流的過流面積，有-減少濾網水阻，保了運行遙遙不發生卡、堵、塞現象,大大延長了濾網。
　　 4:濾網采用2-8mm不銹鋼板整體沖壓成形，網芯能承受150 kPa的差壓，而不變形、不損壞。具有工作-長、-腐蝕、不生銹、表面光潔、不結垢的--。
　　 5:電動裝置速度慢，運行平穩，可進行正、反轉通過差壓控制器，定時自動啟動減速機可進行正反轉沖洗，具有清污-果強、排污耗水量少。
　濾水器分手動濾水器和電動濾水器結構由：轉動軸系、進出水口、支架殼體、網芯系、電動減速機 、排污口、電器柜等組成。
　全自動工業濾水器組成部分有：外殼體、上、下封頭、排污管、進出水口、排污口、放氣口、放水口、減速機傳動機-、電動排污閥、壓差變送器、控制柜等組成。

--：

·過濾面積大，壓力損失小。
·過濾清潔度可根據用戶要求制作，從0.01毫米到6毫米。
·自動排污可采用差壓控制，定時控制，上、下兩-排污不同時進行。
·排污時，排水量較小，不影響濾水器的正-工作。
·濾網采用不銹鋼楔形結構，過濾孔為“V”形，使直徑與濾網孔徑接近的顆粒容易通過，過流能力強，不易卡塞，壓力損失小，長期工作不糊網。
·過濾元件為數個圓筒濾網沿園周-布，圓筒四周過濾，與目-電站遙遙的內外雙層濾網結遙遙過濾器比較，過濾面積大，-率高，過濾器體積可以做得較小，便于安裝，便于維修。
·過濾器采用二遙遙過濾、排污機-。過濾器的內置欄污柵能將較大的污物如樹枝、泡沫、水草欄住，并由上端排污閥排出。其余的小顆粒物由下端排污閥反沖排出。此外，可根據用戶的要求增設雙刃強力剪刀，將較大的污物剪碎，由上端排污閥排出。
·維修清洗時，-需-用起吊設備，只需將濾水器上端螺釘松開便可人力將減速機-抬下，將濾網抬出清洗，維護方便
·實現反沖的減速機-采用德-傳動設備有限公司產品，臥式安裝，結構緊湊，輸出力矩大，電機防護等-高，遙遙-長。
·兩個排污閥采用-電動閥門。
·電氣控制采用ＰＬＣ 編程控制。

工業濾水器工作原理：

在供水系統的管道-，都采用-次濾網進行處理。但處理后的水質-仍存在著-些體積較小的雜物，如：小顆粒狀的懸浮物、田螺等。當它們在供用水系統-聚集到-定程度而不清除時，將導致通流面積減少，-終導致堵塞，嚴-時會造成不同程度的事故；對安全運行-成-大-脅。所以在大管徑的管道上設置二次濾網，在小管徑的管道上設置工業濾水器是很有-要的。
FZLQ系列全自動反沖洗濾水器借鑒德-、以-列等-同類產品技術，結合我-水電站實際情況-化-制而成，其--二-排污、上腔進水技術的采用，能--傳-濾水器因塑料泡沫、樹枝、水草等漂浮物而產生卡塞，糊網問題；以及下端進水方式易將泥沙沖進濾網內腔，至使過濾-果下降、糊網頻繁、連續正-工作時間縮短的問題。在電氣控制方式上摒除-規邏輯控制，采用PLC可編程控制方式，實現濾水器在遙遙過濾、自動清洗、分-排污的功能。
  全自動自清洗濾水器能持續地將江水、河水過濾成適合水電站設備遙遙的清潔水，以遙遙水電設備遙遙間安全遙遙的運行。它-論在設計制造技術上還是在實際應用遙遙能上，均-越-內外同類產品。
FZLQ-M-A全自動自清洗濾水器是由濾水器本體、自清洗機-、二-排污系統以及PLC控制箱組成。濾水器進、出水口之間有-攔污柵板3，攔污柵板上開有數個Φ20--50mm的通孔（此孔起欄污柵作用，孔徑可據水電站所在流域的水質情況定），濾水器的過濾-度從6毫米到0.01毫米，可按不同用戶要求設計制造。
  工作時，取自自然的江水、河水由濾水器上腔進水口進入，水-的塑料泡沫、樹枝、水草以及直徑大于隔板欄污柵孔徑的顆粒留在濾水器上腔，并由上排污閥排出。較為清潔的水經導流管流至下腔，水到下腔后，-些沙?？沙恋降装宄辽呈覂?nèi)，沙?？捎蓻_排泥沙出口排出。下腔的水從下隔板的孔流入V形楔式不銹鋼過濾網管，過濾后的清潔水從濾水器-間的出水口流出。
   濾水器在-工作時，壓力損失很小，漂浮物從上端排污口定時排出；當濾網表面積聚雜物時，濾水器進、出水口會產生壓差，當差壓值達到自反沖設定值時，差壓開關動作，電動減速裝置1和上排電動污閥，下排污電動閥-后得電，排污閥與大氣相通，經過過濾的水，在差壓作用下對濾網反沖，將附著在濾網上的污物沖出，并由下腔排污閥將污物排出。排污時，上、下兩排污閥不能同時進行，下排污電動閥可--動作。
  DN100以下小口自動濾水器采用單過濾結構，取消了上排污功能，其它部件工作原理與雙排污結構原理相同。

濾水器的控制是通過PLC控制箱實現，它具有以下功能：

·定時清污：用戶可按運行情況，在0-72（默認6小時）小時內任意設置定時清污時間，當達到設定時，電動裝置啟動，排污閥開啟，濾水器便清污、排污。
·差壓清污：用戶可按自己的要求，整定差壓清污的差壓值，當濾水器進、出水口的差壓值高
出設定值時，濾水器實現清污、排污工況。
·現地手動清污：控制箱上有手動清污按鈕，按下時濾水器便實現手動清污、排污工況。
·自-功能：控制箱還有差壓過高報警，電機故障報警、排污閥故障報警功能。

技術參數：

特殊規格可以根據用戶需求另行安排設計方案！有意者聯系我們！
公稱壓力：0.1-1.0MPa 1.6Mpa 2.5Mpa 6.4Mpa
·工作電-：380VAC 50Hz
·工作介質：水
·壓力損失：0.01-0.12Mpa
·過濾-度：0.01-6mm
·反沖流量：小于總流量的20%
·濾水器及排污閥法蘭標準:HG/20592-2009

其他說明

注意：以上產品技術參數僅供參考以實際設計為主。
